キーボード(青軸メカニカル)を自分で修理してみました。思った以上に簡単だったのでやりかたを紹介したいと思います。

現象

Amazonでお安く変えるメカニカルキーボードです。カチャカチャ音がお気に入りだったんですが、あるときから、Aキーが押したのに反応したり、1回しか押してないのに複数回入力されたりと挙動がおかしくなっていました。しばらくは我慢して使ってましたが、仕事で使ってたのでどんどんストレスに。
しかし、このレイアウトのキーボードで青軸となると普通に買うと20,000円はするので、安かろう悪かろうを許容してもう1台買うか・・。

※追伸：追加で買ったもう１台は問題なく使用できています。このキーボードは他のキーも反応しなくなりやすく、完全にハズレを引いてしまいました。

    <div class="pochipp-box"
        data-id="0"
        data-img="l"
        data-lyt-pc="dflt"
        data-lyt-mb="vrtcl"
        data-btn-style="dflt"
        data-btn-radius="off"
        data-sale-effect="flash"
         data-cvkey="36dc8ee4"      >
                        <div class="pochipp-box__image">
                <a href="https://www.amazon.co.jp/dp/B08GMSBWXX?tag=kharadabis-22" rel="nofollow">
                    <img src="https://m.media-amazon.com/images/I/61SlWCzt6vL._SL400_.jpg" alt="" width="120" height="120" />                   </a>
            </div>
                    <div class="pochipp-box__body">
            <div class="pochipp-box__title">
                <a href="https://www.amazon.co.jp/dp/B08GMSBWXX?tag=kharadabis-22" rel="nofollow">
                    【Amazon.co.jp限定】CLIENA ゲーミングキーボード 有線 日本語配列 キーボード 青軸メカニカルキー 安心 交換(保証期間内) 国内サポート 国内作成マニュアル 高寿命6000万回 ケーブル有線1.6ｍ LED搭載 Window7以降対応 GZ657                   </a>
            </div>

                        </div>
            <div class="pochipp-box__btns"
    data-maxclmn-pc="fit"
    data-maxclmn-mb="1"
>
                <div class="pochipp-box__btnwrap -amazon">
                            <a href="https://www.amazon.co.jp/dp/B08GMSBWXX?tag=kharadabis-22" class="pochipp-box__btn" rel="nofollow">

Amazon

                </div>

悩んだ結果、自力で修理！

簡単に修理出来ないか調べた結果、キースイッチの不良が原因の可能性があるらしく、それなら、はんだ付けのスキルはあったので、自力で直すことにしました！

修理に必要なもの

※器用さに自信のない方は大やけどの可能性がありますのでこのやり方はおすすめしません

    <div class="pochipp-box"
        data-id="0"
        data-img="l"
        data-lyt-pc="dflt"
        data-lyt-mb="vrtcl"
        data-btn-style="dflt"
        data-btn-radius="off"
        data-sale-effect="flash"
         data-cvkey="a047954a"      >
                        <div class="pochipp-box__image">
                <a href="https://www.amazon.co.jp/s?k=%E3%81%AF%E3%82%93%E3%81%A0%E3%81%94%E3%81%A6&tag=kharadabis-22" rel="nofollow">
                    <img src="https://m.media-amazon.com/images/I/51w4jG5u0IL._SL400_.jpg" alt="" width="120" height="120" />                   </a>
            </div>
                    <div class="pochipp-box__body">
            <div class="pochipp-box__title">
                <a href="https://www.amazon.co.jp/s?k=%E3%81%AF%E3%82%93%E3%81%A0%E3%81%94%E3%81%A6&tag=kharadabis-22" rel="nofollow">
                    白光(HAKKO) BLUE SET 電気器具/電気部品用はんだこてセット 40W はんだ/吸取線/簡易こて台付き FX511-01                  </a>
            </div>

                        </div>
            <div class="pochipp-box__btns"
    data-maxclmn-pc="fit"
    data-maxclmn-mb="1"
>
                <div class="pochipp-box__btnwrap -amazon">
                            <a href="https://www.amazon.co.jp/s?k=%E3%81%AF%E3%82%93%E3%81%A0%E3%81%94%E3%81%A6&tag=kharadabis-22" class="pochipp-box__btn" rel="nofollow">

Amazon

楽天市場
                                    <div class="pochipp-box__btnwrap -yahoo -long-text">
                            <a href="https://shopping.yahoo.co.jp/search?p=%E3%81%AF%E3%82%93%E3%81%A0%E3%81%94%E3%81%A6" class="pochipp-box__btn" rel="nofollow">

Yahooショッピング

メルカリ
                        </div>
                            <div class="pochipp-box__logo">
                <img src="https://chiru-clannad.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png" alt="" width="32" height="32">

ポチップ

はんだこてを買って使ったあとに思ったこと。熱いはんだこてをおくものがほしい
ってことで、どうせ買うなら、こういうセットものがいいかと思います。

    <div class="pochipp-box"
        data-id="0"
        data-img="l"
        data-lyt-pc="dflt"
        data-lyt-mb="vrtcl"
        data-btn-style="dflt"
        data-btn-radius="off"
        data-sale-effect="flash"
         data-cvkey="9b3e1cec"      >
                        <div class="pochipp-box__image">
                <a href="https://hb.afl.rakuten.co.jp/hgc/35ecc0c5.566e3810.35ecc0c6.cdf9c283/?pc=https%3A%2F%2Fitem.rakuten.co.jp%2Fyminfo%2F10007802%2F%3Frafcid%3Dwsc_i_is_1031655914235800313&m=https%3A%2F%2Fitem.rakuten.co.jp%2Fyminfo%2F10007802%2F%3Frafcid%3Dwsc_i_is_1031655914235800313" rel="nofollow">
                    <img src="https://thumbnail.image.rakuten.co.jp/@0_mall/yminfo/cabinet/kawashima/x-2000e.jpg?_ex=400x400" alt="" width="120" height="120" />                    </a>
            </div>
                    <div class="pochipp-box__body">
            <div class="pochipp-box__title">
                <a href="https://hb.afl.rakuten.co.jp/hgc/35ecc0c5.566e3810.35ecc0c6.cdf9c283/?pc=https%3A%2F%2Fitem.rakuten.co.jp%2Fyminfo%2F10007802%2F%3Frafcid%3Dwsc_i_is_1031655914235800313&m=https%3A%2F%2Fitem.rakuten.co.jp%2Fyminfo%2F10007802%2F%3Frafcid%3Dwsc_i_is_1031655914235800313" rel="nofollow">
                    【X-2000E】goot 電子工作用はんだこてセット これさえあれば安心の本格的な入門セットです【頑張って送料無料！】                    </a>
            </div>

                                <div class="pochipp-box__info">村の鍛冶屋</div>

                        </div>
            <div class="pochipp-box__btns"
    data-maxclmn-pc="fit"
    data-maxclmn-mb="1"
>
                <div class="pochipp-box__btnwrap -amazon">
                            <a href="https://www.amazon.co.jp/s?k=%E3%81%AF%E3%82%93%E3%81%A0%E3%81%93%E3%81%A6%E3%82%BB%E3%83%83%E3%83%88&tag=kharadabis-22" class="pochipp-box__btn" rel="nofollow">

Amazon

楽天市場
                                    <div class="pochipp-box__btnwrap -yahoo -long-text">
                            <a href="https://shopping.yahoo.co.jp/search?p=%E3%81%AF%E3%82%93%E3%81%A0%E3%81%93%E3%81%A6%E3%82%BB%E3%83%83%E3%83%88" class="pochipp-box__btn" rel="nofollow">

Yahooショッピング

メルカリ
                        </div>
                            <div class="pochipp-box__logo">
                <img src="https://chiru-clannad.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png" alt="" width="32" height="32">

ポチップ

キースイッチの交換

よくはわからんけど、ダメ元でこちらの製品を購入（全然問題なかった）

    <div class="pochipp-box"
        data-id="0"
        data-img="l"
        data-lyt-pc="dflt"
        data-lyt-mb="vrtcl"
        data-btn-style="dflt"
        data-btn-radius="off"
        data-sale-effect="flash"
         data-cvkey="aef0c1b9"      >
                        <div class="pochipp-box__image">
                <a href="https://www.amazon.co.jp/dp/B07C4RCB5K?tag=kharadabis-22" rel="nofollow">
                    <img src="https://m.media-amazon.com/images/I/51D5xVbp7vL._SL400_.jpg" alt="" width="120" height="120" />                   </a>
            </div>
                    <div class="pochipp-box__body">
            <div class="pochipp-box__title">
                <a href="https://www.amazon.co.jp/dp/B07C4RCB5K?tag=kharadabis-22" rel="nofollow">
                    メカニカルキーボード ゲーミングキーボード キースイッチ 十字形青軸 メカニカル押しボタンスイッチ 青軸 10個セット キーボード部品 キーボードDIY                    </a>
            </div>

                        </div>
            <div class="pochipp-box__btns"
    data-maxclmn-pc="fit"
    data-maxclmn-mb="1"
>
                <div class="pochipp-box__btnwrap -amazon">
                            <a href="https://www.amazon.co.jp/dp/B07C4RCB5K?tag=kharadabis-22" class="pochipp-box__btn" rel="nofollow">

Amazon

                </div>

ボタンカバーを全て外し、Aキーのキースイッチを外します。
裏からはんだ吸い取り線で、はんだ付けされた部分を除去すれば取れます。
（たまにきれいに除去できず苦戦することもありました）

ボタンカバーを外したキーボード

キースイッチの形状は同じもよう。
※左がキーボードに付いていたもの（はんだ除去せず無理やり取った（汗）と、右は今回購入したキースイッチ

新旧キースイッチ

車の内装取り外しツールキットを使用し、ケースも外します。

キーボード基盤表

裏の基盤はこんな感じです。

キーボード基盤裏

Aキーのキースイッチをはめ込んで、はんだ付け。

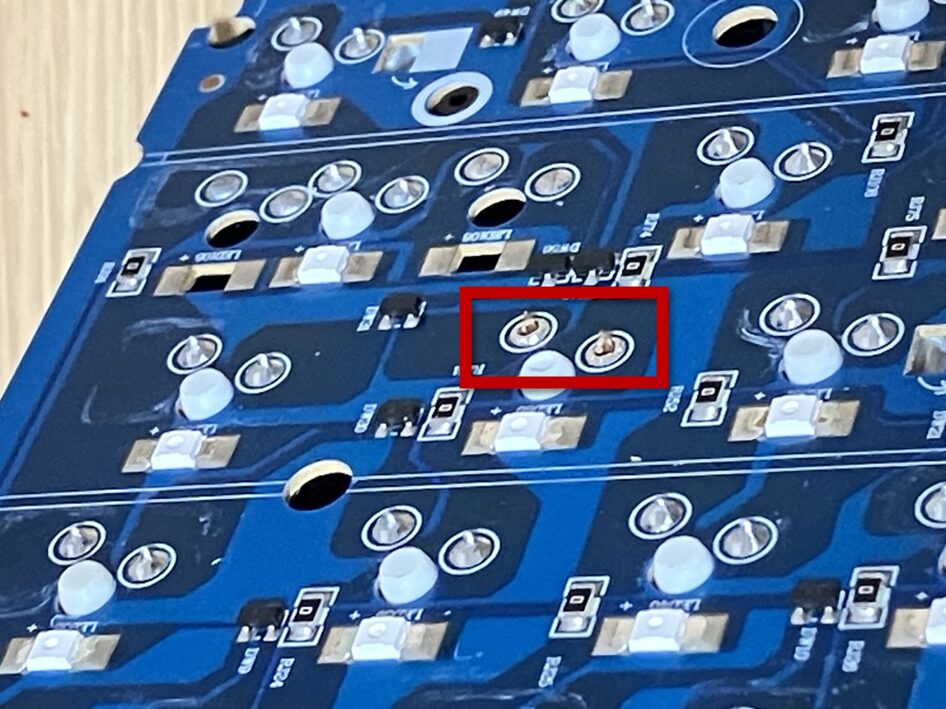

はんだ付け前

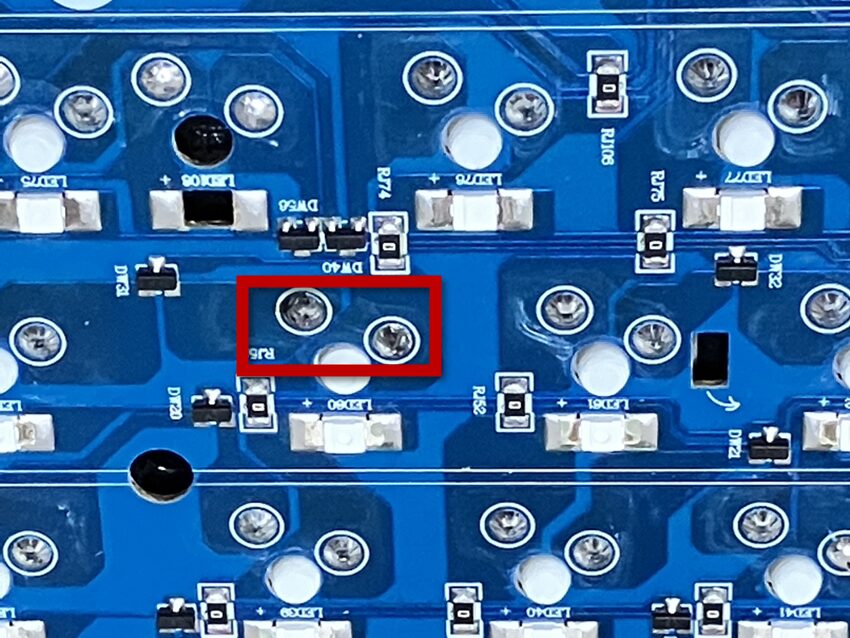

はんだ付け後

組み立てて、修理完了！

修理したキーボード

動作確認して無事完了！といきたいとこでしたが、今度はZキーの調子が・・。
キースイッチが残ってるので今度はZキーの交換します（泣）
